五大部位支模技術要點總結

發布時間：2023-07-18

模板工程對混凝土澆筑質量有很大影響。在制訂模板工程施工方案時，一定要注意各部位的不同要求。本文總結了各部位支模應注意要點，一起來看看吧。

柱 column

最常用的木模在立柱模板外側布置時，應每隔500~1000mm加裝柱箍，可用兩側面木枋加拉條螺栓固定。若采用鋼模時，矩形柱四角采用連接角?；蜿?yáng)角模，圓形柱用弧形鋼模板按設計尺寸拼接，上下左右均用U形卡連接，柱頂與主、次梁交接處，且尺寸應嚴格按照施工圖進行。支護矩形柱模板時，先在柱底設小方盤定位；圓柱則使用圓盤，注意需預留清掃口孔洞，清理結束封閉。應注意高度2m以上的柱，應在距底部900~1500mm范圍內預留混凝土振動器插入窗口。通排柱模板，應先支兩端柱模板，校正固定準確后，拉通長線檢查校正中間各柱模板。

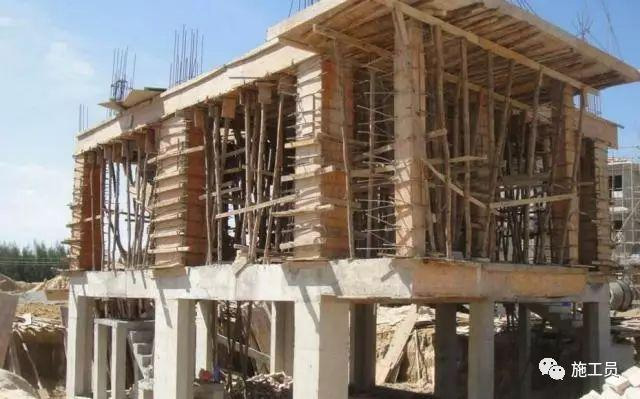

▲柱支?，F(xiàn)場

梁 beam

支模前按圖要求定出梁的縱橫軸線及標高，有柱聯接的梁，其梁底與柱頂標高應該相互銜接。對跨度不小于4m的現澆鋼筋混凝土粱、板等部位模板應按設計要求起拱，當設計無具體要求時，起拱高度宜為跨度的1‰ ~ 3‰。梁底支柱間距離地面500mm左右需設1道拉桿，以上每2m設1道，鋼管支柱底設墊板，木支柱底應墊木楔子吃緊。 當梁底距地面高度不小于6m時，宜搭設排架或鋼管滿堂腳手架支撐。若用桁架支撐，需經過技術員設計。梁底有混凝土柱時，桁架應通過預埋鋼托座設于柱上。鋼桁架可預先制作好，用吊機安裝，拆?？煽紤]在梁底預埋吊鉤，固定掛住電（手）動葫蘆吊住桁架下放。

▲梁支模現場

板 floor

不同支模方法應注意不同的施工要點。若采用定型模板支鋪模扳時，應按其定型規格距離鋪設擱柵；空隙不足一塊定型模板時，應使用鑲板。若采用桁架支模時，通過計算荷載確定桁架間距，桁架上弦放置小方木或鋼管作為擱柵，在調整標高正確后固定牢。桁架之間設縱向連接，保持桁架垂直。板縫之間可使用油毛氈鋪貼。

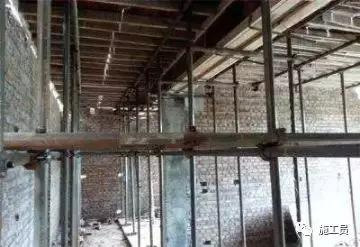

▲樓板支模現場

墻 wall

墻體模板支模順序一般按“先支一側模板，鋼筋（含埋設件）安裝結束，清理干凈后再支另一側模板”的順序進行。正確支模后，應在頂部用線垂吊直，拉線找平并確認混凝土澆筑標高。為保證墻體厚度，應在墻板內部?jī)蓚?cè)模板間加粗鋼筋撐頭固定，防水混凝土墻還應加有止水板的撐頭或采用臨時撐頭。

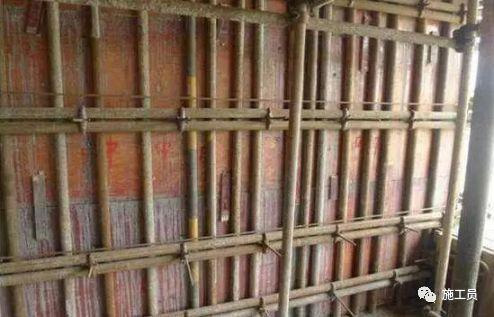

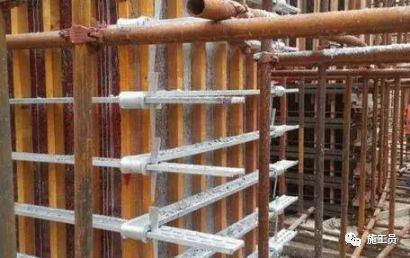

▲墻支?，F(xiàn)場

樓梯 stairway

樓梯支模前，應根據實際層高放樣，確保梯步高度均勻一致。支模順序可按“先支平臺梁及基礎模扳，再支斜梁或樓梯底模板，最后支樓梯外幫側板”的順序進行。當樓梯寬度大于1500mm時，應在踏步中間的上面加設反扶梯基，上端與平臺梁外側板固定，下端與基礎外側板固定撐牢。

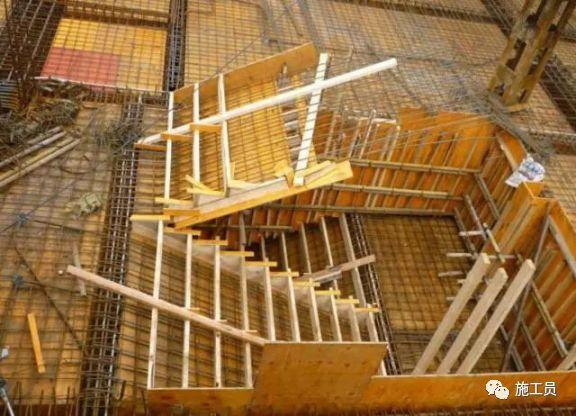

▲樓梯支模現場
